的节流孔板是一种板，用于限制流量和节流孔下游的压力。过程仪表数据表用于仪器工程师准备询价和购买仪器所需的文件。流程数据表将附加到采购订单中，并构成采购订单的一部分。
节流孔板数据表
限制孔板数据表中包含的内容如下:
识别
标签没有:转移的P&ID系统到工程数据库系统。
服务:一种职责描述，以便了解流程单元的功能及其在过程系统中的位置。
面积:这个条目用来确定仪器要送到哪个制造场。
P&ID号及线路/设备:这个条目是从P&ID系统转过来的
供应商和模型
设备条件
管道尺寸入口和出口:这些线的大小是上游和下游管道的公称通径。
行评级进口和出口:这是流向元件的上游和下游管道的ANSI法兰额定值，例如300磅(英制单位)或PN50(米制单位)。上游和下游都是一样的。
设计温度/压力:要输入的最低和最高设计温度/压力，与管线列表信息一致。
材料/:孔板的上游/下游管道中的材料。
流体流动:液体类型的简短描述。“海水”、“原油”或“烃类气体”。
对于公用事业服务，管道编号中包含的介质的“服务代码”描述可以在这里使用。
阶段:这应该从下面的一个选择，取决于哪个最能代表在孔板上的服务:
- 液体
- 液体闪烁
- 液体和蒸气
- 冷凝汽
- 蒸汽
腐蚀性化合物:有关流动流体的重要信息，应注意。应该提到以下几点:
- 含盐产出水(由于SCC和结垢风险)
- 规模
- 沙子
- 硫化氢(仅在NACE材料中需要)
- 氢(如果氢脆是一个问题)
- 潮湿的二氧化碳
- 酸洗(如果线路是要酸洗的电路的一部分)
- 每孔流量:G
操作条件
流量:这个流量定义了流孔的三种尺寸
温度:入口温度到孔板的设计流量情况。
入口压力:流向元件入口的总压力。这必须从系统水力计算中得到，并且必须考虑到静压头和节流孔入口的摩擦损失。
压降:从系统水力计算(如溢流网络计算)中得出的孔板上的总压降。
操作温度下比重:在特定条件下液体的实际密度与标准物质的密度基准的比率(标准条件下的水»1000kg/m3)。
温度下液体粘度:通常取自相关的工艺设备数据表(热交换器，泵，容器)。乐动安卓的液体粘度如果流体流动是完全湍流的(即在海上设计中除了高粘度、含蜡原油以外的几乎所有情况)，则对尺寸没有真正的兴趣。重要的是与其他文档的一致性。
蒸汽压力:这个值对于任何接近平衡的液体是至关重要的，在进入孔口的目的是评估潜在的空化．来源一般是碳氢化合物液体的模拟，或纯液体(水等)和燃料的参考数据。
液体临界压力:液体临界压力用于计算喷流的孔板，作为计算孔板最小压力的程序的一部分。它通常可以包含在石油和天然气流的过程模拟中，或水和其他液体的手册中。
蒸汽分子量:用于气体密度测定，从工艺流程或工艺数据表中获得。
蒸汽压缩系数：这是工作条件下理想气体密度与实际气体密度的比值。
蒸汽比热容比：根据降低的压力、温度和分子量，对烃类气体进行关联得到。过程流的压力和温度的降低可以从“过程”模拟中推导出来，其中给出了临界值。碳氢化合物的典型值为1.25至1.35，空气为1.40，氮为1.41。该值用于容量计算，作为供应商的“膨胀系数”的输入，是所有膨胀气体流体流动情况的组成部分。
实际蒸汽密度:这是操作条件下的气体密度，用于仪器工程师的计算。
温度下蒸汽粘度:这是天然气粘度在操作条件下，通常从过程模拟或相关的过程设备数据表(如热交换器、泵、容器)中获取。乐动安卓
闪过孔:这是通过孔口的蒸汽馏分的增加。如果在进口处没有定义蒸汽，或闪蒸量大于10%左右，则应将出口蒸汽特性包括在内。如果闪光是负的(即逆行凝结)，则应确认负值并作为说明说明
最大流动压降:这对正确计算孔板厚度是很重要的。

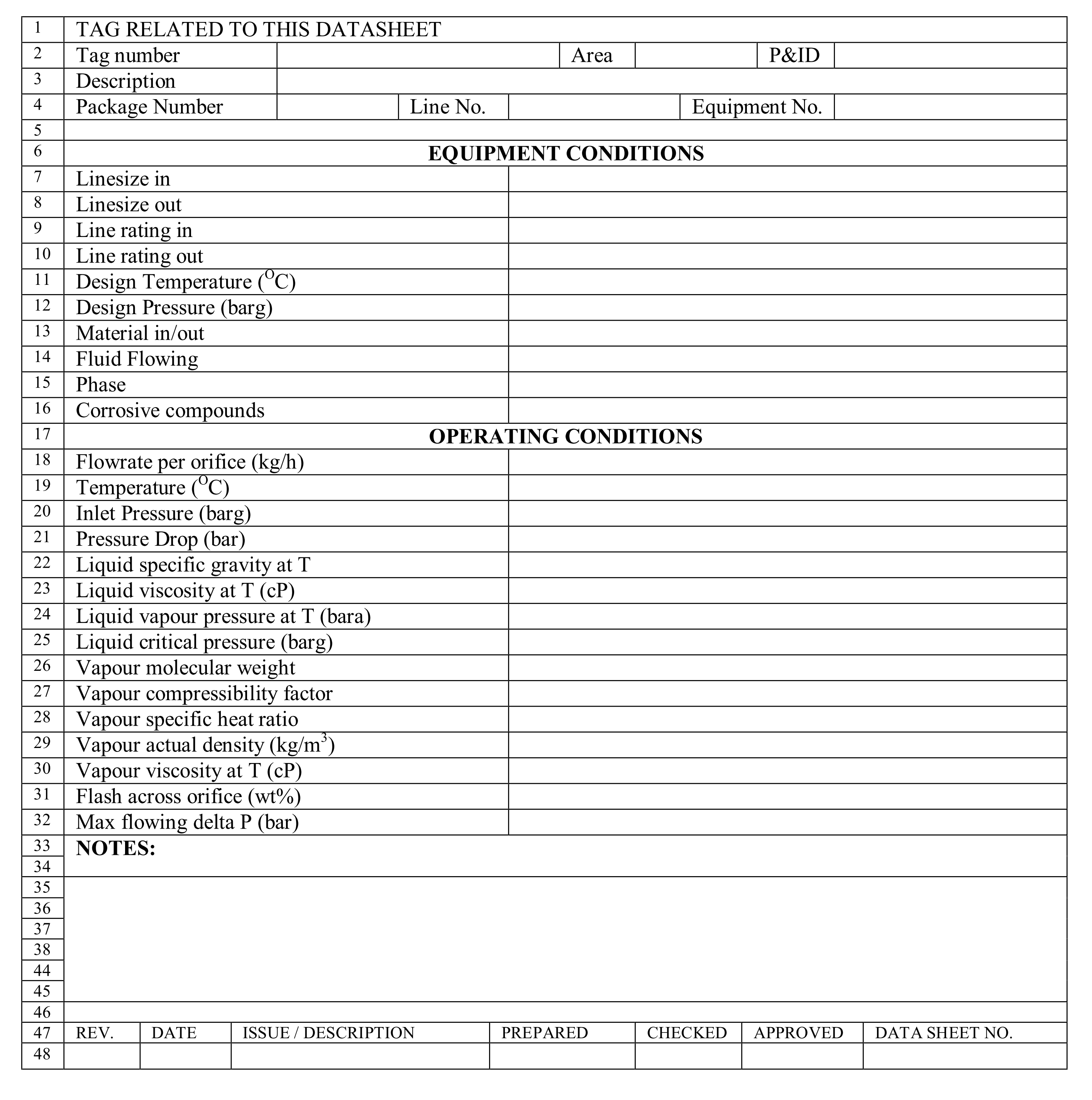

约束孔板的典型工艺数据表如下:
