样本问题 - 通过传导横穿复合壁的传热

问题陈述

确定横跨由火粘土制成的炉墙的每个单位区域传导的总体传热。炉墙的厚度为12英寸或一英尺。壁是从外部绝缘的。墙和绝缘材料的热导率值分别为0.1 W/m·K和0.01 W/m·K，炉子在650中运行⁰C.炉墙外的平均环境温度为30⁰C和绝缘外侧的允许温度为80⁰C.如果空气侧传热系数为0.4 W/m²·K，计算最小绝缘厚度需求。

解决方案

可以通过遵循此处给出的步骤来解决样本问题。首先，计算从炉墙到大气的最大传热速率。然后，基于此最大可能的速率，可以估计绝缘厚度的最小要求。

步骤1

参考ld乐动体育appEnggcyclopedia关于传热系数的文章，用于传热速率与壁和空气之间的单个传热系数之间的关系。

Q/A = H_一个×（t₂-t_一个） - w/m的空气侧传热速率²

因此，q/a = 0.4×（80-30）= 20.0 W/m²

这是通过炉墙和绝缘材料的传热速率的最大限制。

第2步

通过平坦壁的导电传热在ld乐动体育appEnggcyclopedia关于传导的文章。

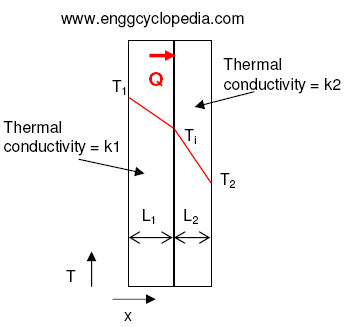

对于平墙

Q/A = K1×（T₁-t_一世）/l₁= k2×（t_一世-t₂）/l₂

因此，

（t₁-t_一世）=（q/a）×（l₁/k1）...（1）

和T_一世-t₂）=（q/a）×（l₂/k2）...（2）

（1） +（2）给出，

（t₁-t₂）=（q/a）×（l₁/k1 + l₂/k2）...（3）

从这个方程式，我们可以说，对于具有不同材料层的复合壁，总体传热速率可以表示为，

（t₁-t₂）÷（q/a）=（l₁/k1 + l₂/k2）=传热电阻

传热电阻的倒数代表导电传热系数，由

导电传热系数= 1 /（l₁/k1 + l₂/k2）= k1k2/（l₁K2+L。₂K1）

步骤3

最大允许的传热速率表示最小绝缘厚度要求。因此，q/a = 20.0W/m²

因此，在等式（3）中，所有变量均已知道，除了l₂。因此，可以求解该方程以确定L₂。

方程（3）的解决方案是L₂= 0.25 m或10英寸。

这是炉墙的最小绝缘厚度要求。
